امپدانس، که در دنیای مهندسی برق و الکترونیک با نماد Z نشان داده میشود، مفهومی حیاتی و کلیدی در تحلیل مدارهای جریان متناوب (AC) است. این واژه در واقع مقیاسی برای سنجش میزان مقاومت کلی یک مدار در برابر عبور جریان الکتریکی متناوب است. برخلاف مقاومت ساده که تنها یک مقدار حقیقی دارد، این پارامتر یک عدد مختلط است که ترکیبی از دو جزء اصلی است: مقاومت و راکتانس. در مدارهای AC، اجزایی مانند سلفها و خازنها، جریان را مسدود یا تأخیر میاندازند، به نحوی که تأثیر آنها وابسته به فرکانس جریان است. این تأثیر فرکانس وابسته راکتانس نامیده میشود. درک عمیق این پارامتر، به ویژه در حوزههایی که انتقال سیگنال اهمیت دارد، نظیر تجهیزات صوتی و کنفرانس، ضروری است.
تفاوت امپدانس و مقاومت
امپدانس (Z) در واقع یک مفهوم جامعتر برای مخالفت با جریان است که عمدتاً در مدارهای جریان متناوب (AC) به کار میرود، در حالی که مقاومت (R) تنها بخش حقیقی این مخالفت است. مقاومت یک مانع ساده است که انرژی الکتریکی را به گرما تبدیل و تلف میکند، مستقل از فرکانس عمل میکند، و در هر دو مدار DC و AC وجود دارد. اما این کمیت علاوه بر مقاومت، شامل راکتانس (X) نیز هست که بخش موهومی آن را تشکیل میدهد. راکتانس که ناشی از سلفها و خازنها است، وابسته به فرکانس بوده و باعث اختلاف فاز بین ولتاژ و جریان میشود و انرژی را تلف نمیکند بلکه ذخیره و باز میگرداند.

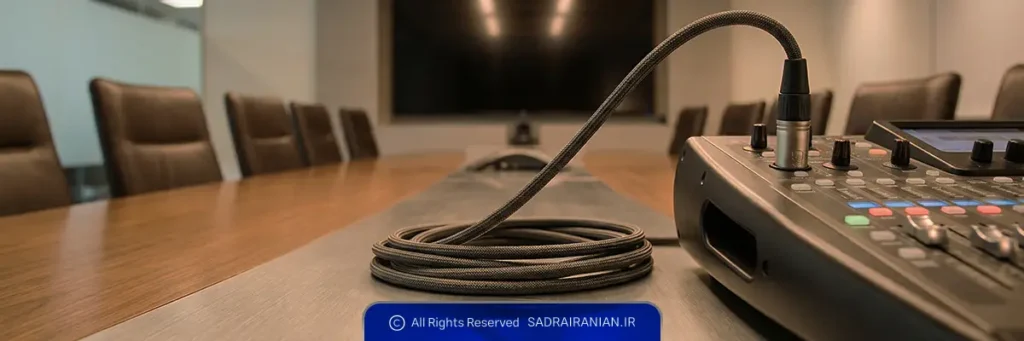

اهمیت امپدانس در تجهیزات صوتی
توجه به این پارامتر در تجهیزات، کلید اصلی دستیابی به بالاترین کیفیت صدا، حداکثر انتقال توان و حفاظت از تجهیزات گرانقیمت است. بدون درک صحیح و مدیریت امپدانس ورودی و خروجی دستگاهها، سیستم صوتی شما دچار افت شدید سیگنال، افزایش نویز، اعوجاج فرکانسی و حتی آسیب فیزیکی به آمپلیفایرها میشود. این اهمیت در محیطهایی مانند استودیوها و سالنهای کنفرانس که وضوح و شفافیت صدا حیاتی است، دوچندان میشود.
۱. تأثیر بر تطبیق توان
مهمترین دلیل توجه به این ویژگی، بهینهسازی انتقال توان از منبع (مانند آمپلیفایر یا خروجی میکسر) به بار (مانند بلندگو یا هدفون) است. بر اساس قضیه حداکثر انتقال توان، برای انتقال حداکثر توان از یک منبع به یک بار، امپدانس خروجی منبع باید با امپدانس ورودی بار مطابقت داشته باشد. در سیستمهای صوتی حرفهای مانند تجهیزات سالن کنفرانس، عدم تطبیق صحیح آن میتواند منجر به از دست رفتن شدید حجم صدا، اعوجاج سیگنال، و حتی آسیب جدی به آمپلیفایرها و بلندگوها شود. آمپلیفایرها برای کار با بارهای مشخصی طراحی میشوند و بارگذاری با امپدانس بسیار پایین (مثلاً اتصال بلندگوی ۴ اُهمی به آمپلیفایر ۸ اُهمی) باعث کشیدن جریان بیش از حد و در نهایت سوختن خروجی آمپلیفایر میشود.
۲. تأثیر بر کیفیت صدا و نویز
امپدانس صوتی نقش مستقیمی در نسبت سیگنال به نویز دارد. به طور کلی، در سیستمهای انتقال سیگنال (مانند میکروفونها و کابلها)، اگر مقاومت داخلی گیرنده (مثل میکسر) بسیار بالاتر از مقاومت داخلی فرستنده (مثل میکروفون کنفرانس) باشد، شاهد انتقال ولتاژ خوب و کاهش نویز خواهیم بود. این حالت در اصطلاح تطبیق ولتاژ نامیده میشود و در نصب و راهاندازی تجهیزات کنفرانس با کابلهای طولانی بسیار حیاتی است. عدم رعایت این تطبیق باعث میشود که سیگنال خروجی ضعیف شده و نویزهای محیطی یا الکترونیکی (که در طول مسیر کابل ایجاد میشوند) تأثیر مخرب بیشتری بر کیفیت کلی صدا بگذارند.
۳. تأثیر بر پاسخ فرکانسی
امپدانس یک مدار در عمل یک مقدار ثابت نیست، بلکه با فرکانس تغییر میکند، زیرا راکتانس (بخش X) وابسته به فرکانس است. اگر مقادیر داخلی تجهیزات به درستی با هم تطبیق داده نشوند، این عدم تطبیق میتواند پاسخ فرکانسی سیستم را تغییر دهد. این موضوع در تجهیزات کنفرانس که هدفشان انتقال دقیق و طبیعی صدای انسان است، حیاتی است. تطبیق دقیق مقادیر داخلی بین اجزای مختلف (از میکروفون اتاق کنفرانس گرفته تا تقویتکننده و اسپیکر) تضمین میکند که سیگنال صوتی به صورت خطی و بدون تغییر رنگ منتقل شود. شرکت دانش بنیان صدرا ایرانیان به عنوان تولیدکننده تجهیزات کنفرانس، با طراحی دقیق محصولات خود، به دنبال ایجاد تطبیق امپدانسی استاندارد برای دستیابی به بالاترین وضوح صدا در سالنهای جلسات است.
۴. حفاظت از تجهیزات و ایمنی مدار
یکی از وظایف اصلی مقادیر ورودی و خروجی تجهیزات، تضمین حفاظت و ایمنی آنهاست. آمپلیفایرها برای کار با محدوده بار مشخصی طراحی شدهاند. اگر بار (مانند بلندگو) مقاومت بسیار پایینی داشته باشد، آمپلیفایر مجبور به کشیدن جریان بیش از حد میشود. این جریان اضافی باعث افزایش دما و آسیب دائمی به قطعات خروجی میشود. کنترل و تطبیق صحیح این پارامتر نه تنها برای کیفیت صدا، بلکه برای حفظ طول عمر تجهیزات گرانقیمت مانند تجهیزات کنفرانس و جلوگیری از فعال شدن مدارهای محافظتی ضروری است.

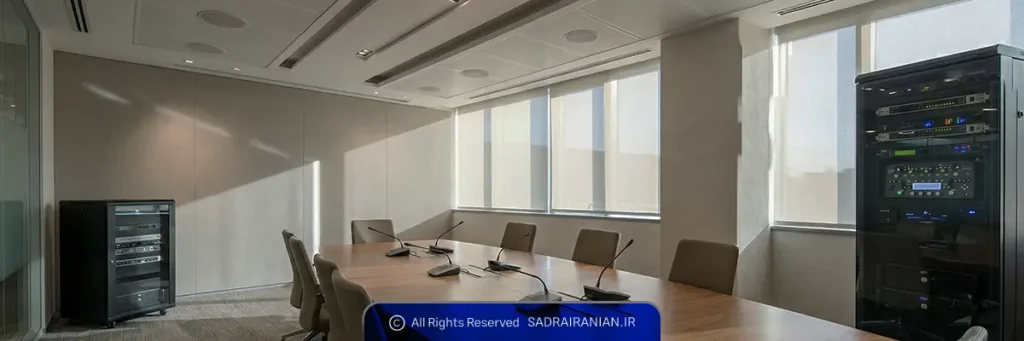

امپدانس میکروفون
امپدانس میکروفون یکی از مهمترین مشخصههای فنی است که تعیینکننده نحوه تعامل آن با ورودی پریآمپ یا میکسر است. میکروفونها به طور کلی به دو دسته امپدانس پایین (Low-Z) (زیر ۶۰۰ اُهم) و امپدانس بالا (High-Z) (بالای ۱۰,۰۰۰ اُهم) تقسیم میشوند، که در حال حاضر، تقریباً تمام میکروفونهای حرفهای و کنفرانس از نوع امپدانس پایین هستند. این انتخاب به دلیل توانایی آنها در انتقال سیگنال با کیفیت بالا در فواصل طولانیتر و مقاومت بهتر در برابر نویز و تداخلهای الکترومغناطیسی است.برای دستیابی به صدای شفاف و بدون نویز، لازم است قانون “ده به یک” در تطبیق امپدانس رعایت شود؛ به این معنی که امپدانس ورودی دستگاه گیرنده باید حداقل ده برابر امپدانس خروجی میکروفون باشد.

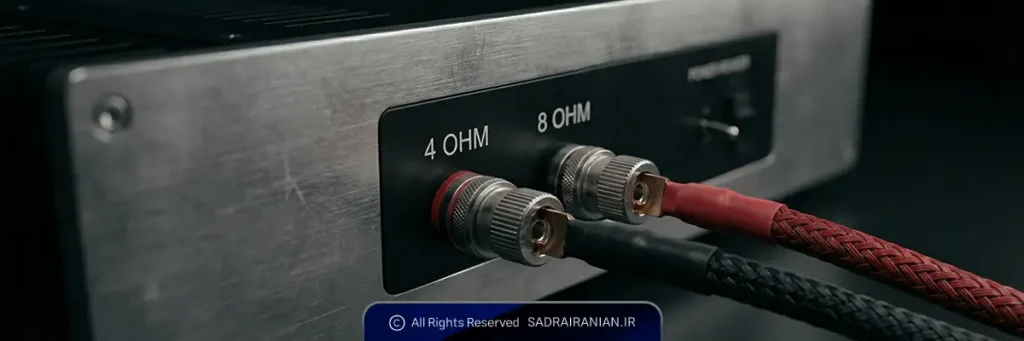

امپدانس اسپیکر
این پارامتر در بلندگوها، میزان مقاومتی است که درایور اسپیکر در برابر سیگنال صوتی خروجی از آمپلیفایر از خود نشان میدهد. این مشخصه معمولاً به صورت یک عدد اسمی (مانند ۴، ۸ یا ۱۶ اُهم) روی دستگاه ذکر میشود. با این حال، باید توجه داشت که این ویژگی فنی در عمل یک مقدار ثابت نیست و در فرکانسهای مختلف نوسان میکند. مقداری که به عنوان عدد اسمی روی اسپیکر نوشته میشود، کمترین مقدار مقاومت آن نیست، بلکه میانگینی است که در محدوده فرکانس کاری اندازهگیری شده است. در نقطهای به نام فرکانس تشدید، این پارامتر میتواند به شدت افزایش یابد. برای تجهیز سالنهای کنفرانس با صدای با کیفیت، انتخاب اسپیکرفون یا بلندگوهای سقفی با این مشخصه مناسب ضروری است.

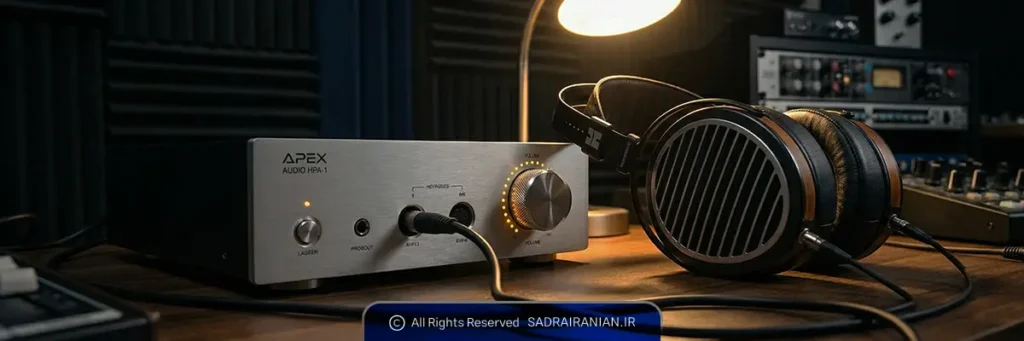

امپدانس هدفون
امپدانس هدفون یک مشخصه حیاتی است که میزان مقاومت آن را در برابر سیگنال صوتی خروجی از منبع (پلیر یا آمپلیفایر) نشان میدهد و برای بهینهسازی عملکرد و انتقال توان بسیار مهم است. هدفونها عموماً به دو دسته امپدانس پایین (زیر ۵۰ اُهم، مناسب دستگاههای قابل حمل با ولتاژ خروجی پایین) و امپدانس بالا (بالای ۱۰۰ اُهم، نیازمند تقویتکننده خارجی) تقسیم میشوند. اگر یک هدفون امپدانس بالا بدون تقویتکننده مناسب به دستگاه ضعیف متصل شود، صدای خروجی ضعیف و فاقد جزئیات خواهد بود.علاوه بر این، امپدانس هدفون مستقیماً بر فاکتور میرایی تأثیر میگذارد؛ فاکتور میرایی بالا که از طریق اتصال امپدانس خروجی پایین آمپلیفایر به امپدانس ورودی بالا هدفون حاصل میشود، به آمپلیفایر کنترل بیشتری بر حرکت دیافراگم میدهد.
ارزیابی و یکپارچهسازی سیستم صوتی
برای دستیابی به یک سیستم کنفرانس بینقص، لازم است پس از درک مفاهیم فنی، به مرحله ارزیابی و یکپارچهسازی برویم. مهندسان صوت قبل از نصب، با استفاده از ابزارهایی مانند آنالیزورهای امپدانس، ویژگیهای فرکانسی بلندگوها و کابلها را اندازهگیری میکنند. این کار به آنها کمک میکند تا بهترین آمپلیفایرها را انتخاب کرده و تنظیمات اکولایزر را به گونهای انجام دهند که هرگونه ناهماهنگی جزئی در پاسخ فرکانسی سیستم جبران شود. در محیطهای بزرگتر یا پیچیدهتر، نیاز به استفاده از ترانسفورماتورهای تطبیقدهنده وجود دارد تا بتوان بارهای چندگانه را به صورت موازی به یک تقویتکننده متصل کرد و اطمینان حاصل کرد که در هر شرایطی، بار کلی آمپلیفایر در محدوده ایمن و بهینه باقی بماند.
ضرورت امپدانس در صوت
پاسخ کوتاه این است که بله، وجود امپدانس (Z) کاملاً مفید و ضروری است؛ زیرا امپدانس ابزاری فنی است که مهندسان را قادر میسازد تا سیستمهای صوتی را به طور بهینه طراحی و راهاندازی کنند. در حقیقت، اگر تجهیزات صوتی صرفاً مقاومت (R) داشتند، انتقال سیگنال در فواصل طولانی عملاً با افت شدید کیفیت و نویز بسیار زیاد مواجه میشد. در سیستمهای حرفهای، از مفهوم تطبیق امپدانس برای تضمین حداکثر انتقال توان یا بهینهسازی انتقال ولتاژ استفاده میشود؛ به عنوان مثال، در تجهیزات سالن کنفرانس، امپدانس میکروفون پایین (مثل ۲۰۰ اُهم) به یک امپدانس ورودی بسیار بالاتر (مثل ۲۰۰۰ اُهم) در پریآمپ متصل میشود تا سیگنال صوتی با حداقل نویز و افت در طول کابل منتقل گردد.
صدرا ایرانیان: راهکار تطبیق امپدانس و کیفیت کنفرانس
شرکت دانش بنیان صدرا ایرانیان، به عنوان تولیدکننده تخصصی تجهیزات کنفرانس، در طراحی محصولات خود، مدیریت دقیق این پارامتر فنی را در اولویت قرار داده است. این شرکت تضمین میکند که تمامی اجزای سیستم، از میکروفون کنفرانس گرفته تا سیستمهای خروجی، بر اساس استانداردهای مهندسی صوت طراحی شدهاند تا به بهترین شکل با یکدیگر تطبیق پیدا کنند. تجهیزاتی مانندسیستم ویدئو کنفرانس صدرا ایرانیان دارای اتصالات کالیبره شدهای هستند تا انتقال سیگنال با حداقل افت و حداکثر وضوح انجام شود.
این دقت فنی نه تنها نویزهای ناخواسته را به شدت کاهش میدهد، بلکه از بروز مشکلاتی مانند انعکاس سیگنال و همچنین آسیبهای ناشی از عدم تطبیق در آمپلیفایرهای متصل به مانیتور کنفرانس یا اسپیکرفون جلوگیری میکند. در نتیجه، کاربران با خرید ویدئو کنفرانس و سایر اجزای تجهیزات سالن کنفرانس از این شرکت، از یکپارچگی سیگنال صوتی و تصویری و دستیابی به بالاترین سطح شفافیت در جلسات اطمینان خواهند داشت.
